Freiland Montagesystem FMS-V2B

Das Freiland-Montagesystem FMS-V2B ist entwickelt für den Aufbau auf Gelände, die nicht gerammt werden dürfen, wie z.B. Deponien. Für jeden Bodentyp bieten wir das geeignete Fundament an: Rammfundament (auch mit Lastverteilungsplatten), Betonfundament (z.B. für Deponiegelände), Bohrloch (in felsigem Grund) und Druckplattenfundament Stahl (für weiche Böden).

Die Tische werden standardmäßig aufgestellt und anschließend der Betonsockel mit Ortsbeton vergossen. Dadurch ist eine optimale Wirtschaftlichkeit gewährleistet. Die Pfosten sind stückfeuerverzinkt, die Modul- und Querträger dickschichtbandverzinkt. Die Verschraubungselemente sind  vorwiegend in V2A ausgeführt, somit ist eine lange Lebensdauer des Systems sichergestellt.

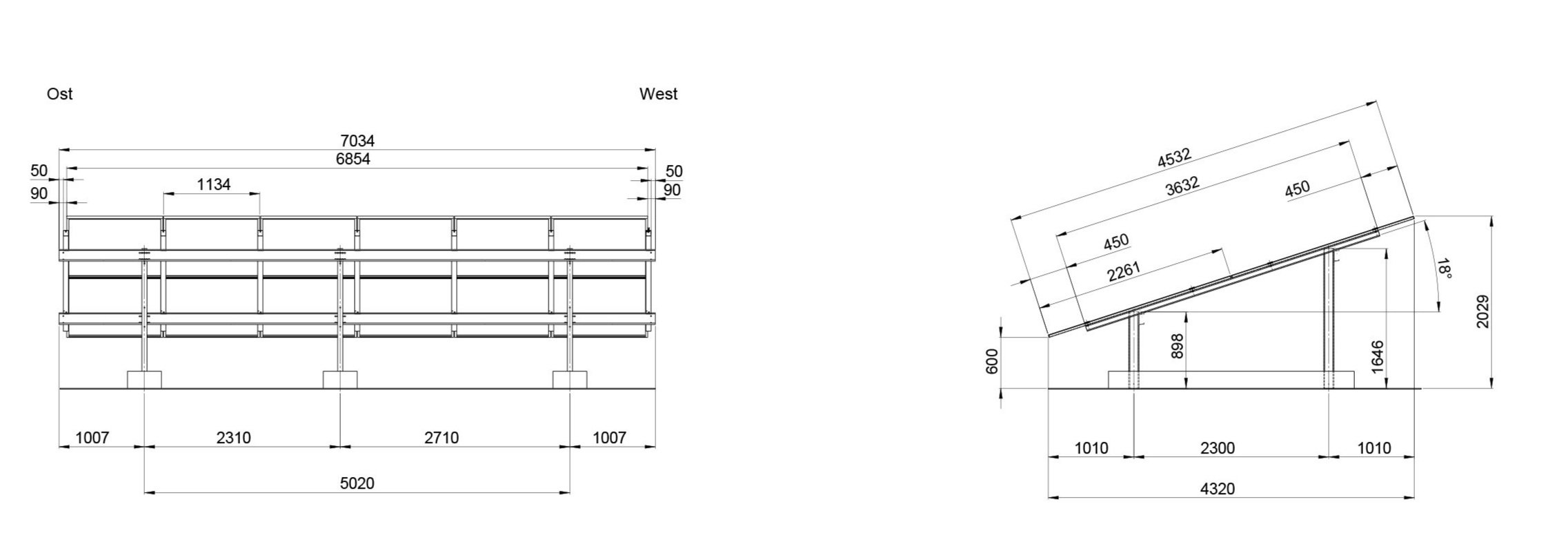

Technische Zeichnungen

Gründung Varianten

Rammfundamnt Standart

Bohrfundament Kies

Druckplattenfundament Stahl

Zylinderfundament Beton

Blockfundament Beton

Streifenfundament Beton

Vorteile

  • Optimal für den Aufbau auf Gelände, die nicht gerammt werden dürfen

  • Sehr robuste Konstruktion mit hoher Stabilität und maximaler Sicherheit

  • Optimale Wirtschaftlichkeit durch geringe System und Montagekosten

  • Kurze Montagezeit, einfacher Aufbau und bequeme Modulmontage

  • Einsetzbar für alle Module mit oder ohne Rahmen

  • Lange Lebensdauer durch hochwertige Materialien

  • Individuelle Aufstellung auf Basis unserer Standardsysteme

  • Gute Zugänglichkeit bei der Geländepflege

  • Optimale Baustellenlogistik mit Just-in-Time Lieferung

Beispieltischaufbau

Modulgröße: 2261 x 1134 x 35 mm
Modulleistung: 550 Wp
Modulanordnung: 2 Module vertikal übereinander
Reihenaufbau: 26 Module in Reihe
Tischlänge: 29914 mm
Tischformat: 2 x 26 = 52 Module
Tischleistung: 28,6 kWp

Produktübersicht

Referenzen

  • Vandel - Dänemark

    75 MWp
    234.370 Module
    FMS-H4

  • Döllen - Deutschland

    64 MWp
    116.000 Module
    FMS-V3

  • Sophienhof - Deutschland

    9 MWp
    29.410 Module
    FMS-H6

  • Mainburg - Deutschland

    25 MWp
    78.120 Module
    FMS-V4
